UE5利用NS制作风场

概述

本文介绍使用 UE5 Niagara System 制作风场的完整流程，包括流体模拟、速度场数据写出和粒子验证。当然也可以自己写入custom代码进行流体模拟

数据准备

渲染目标（Render Target）

RTData - float32格式
RTWindField - half16格式

实现流程

创建Niagara流体系统

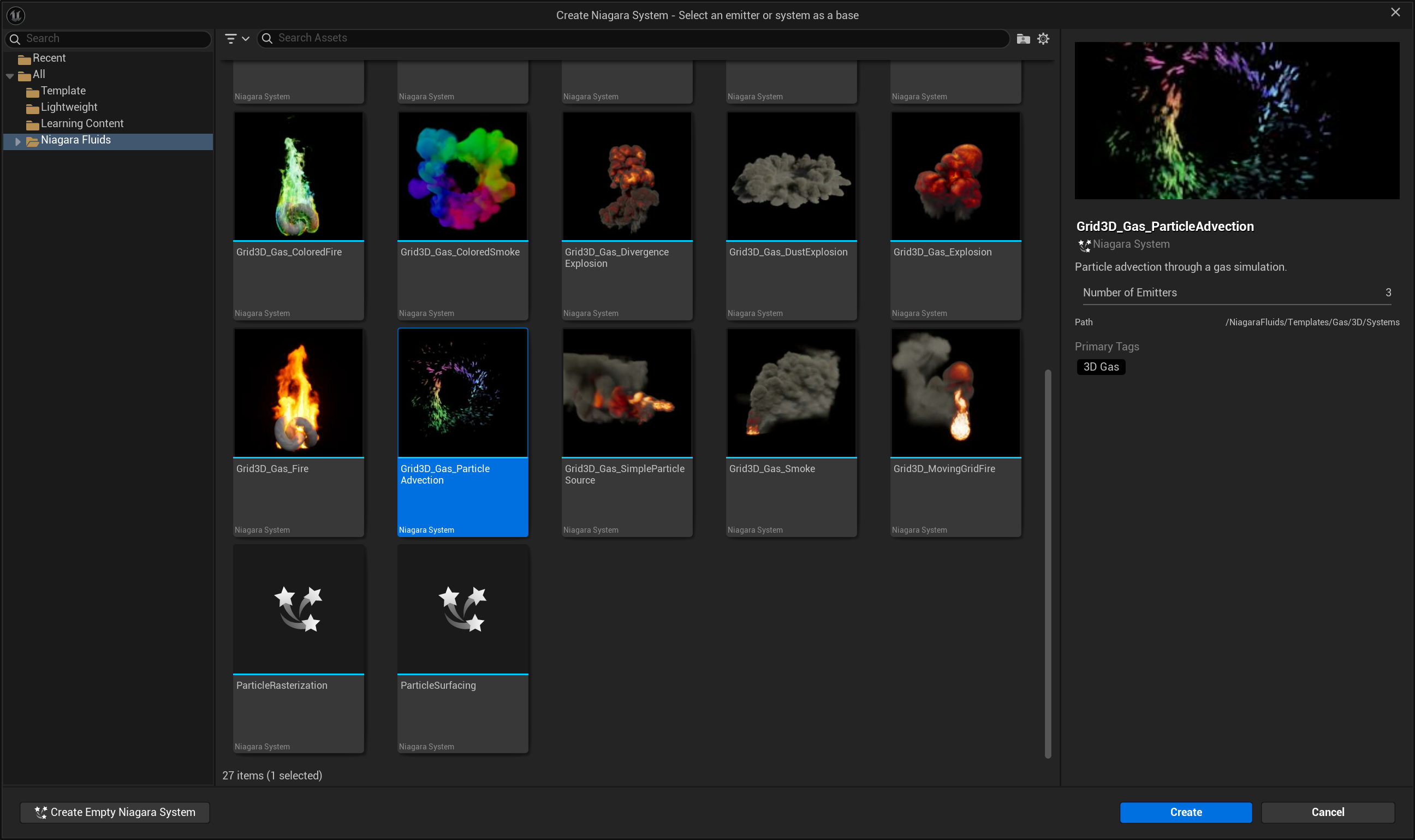

快速创建一个带流体模拟的NS系统

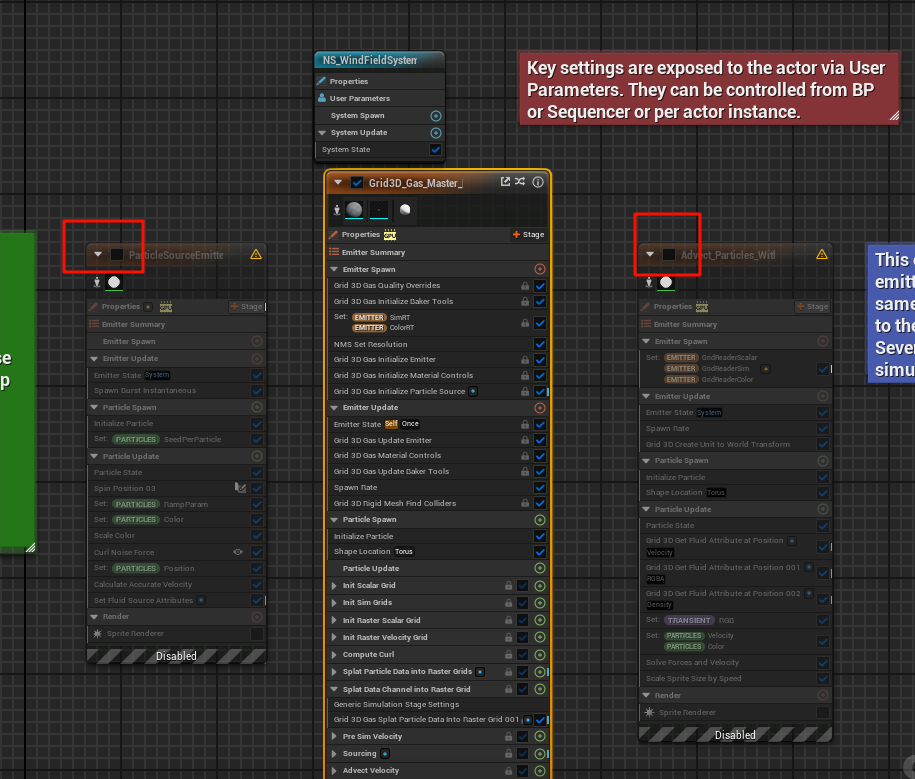

关闭左右两个输入和展示的粒子

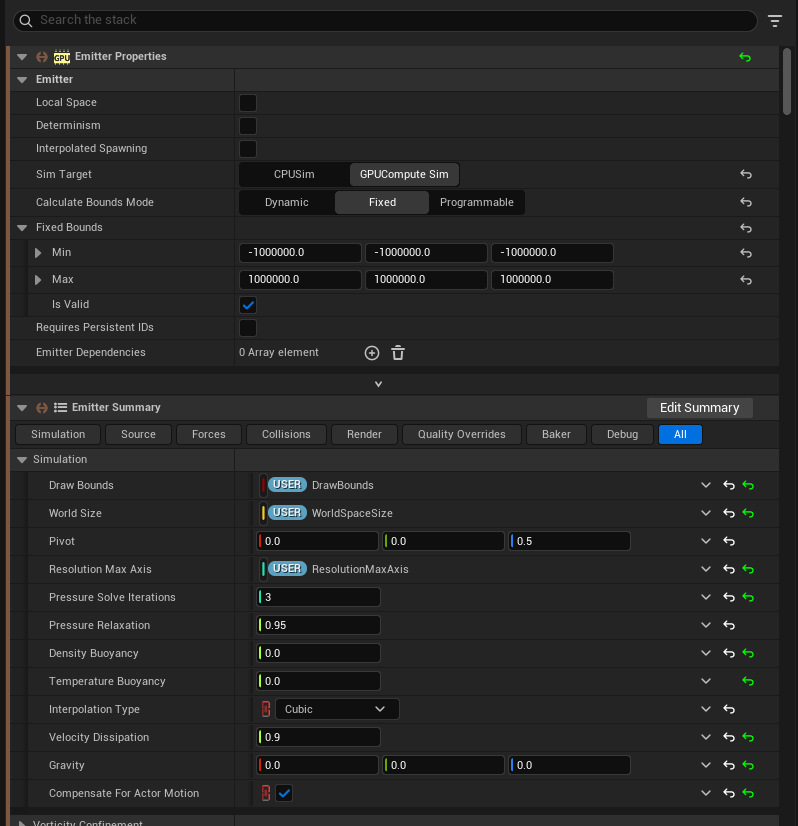

设置中间一个流体模拟的一些参数，这是我自己按照自己想要的了来的

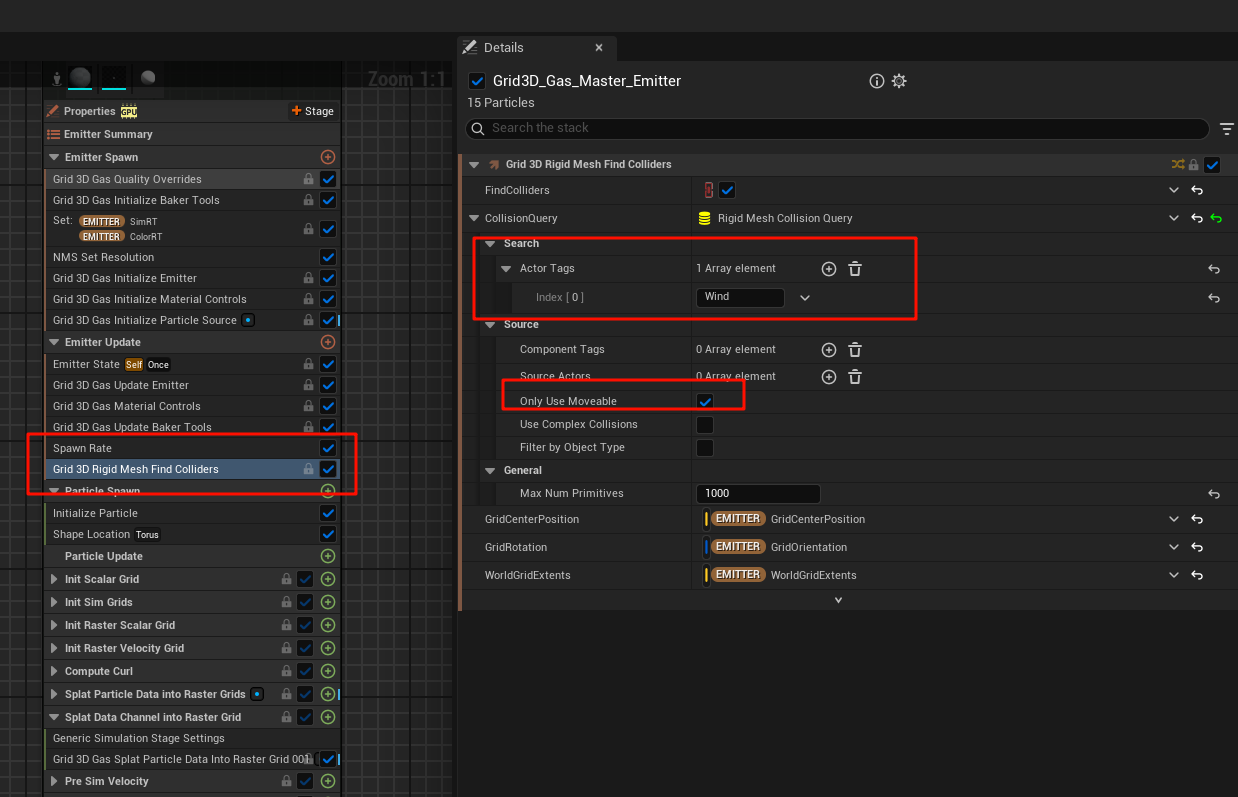

然后在搜集碰撞体这里加上tag，过滤一下输入源

速度场数据写出

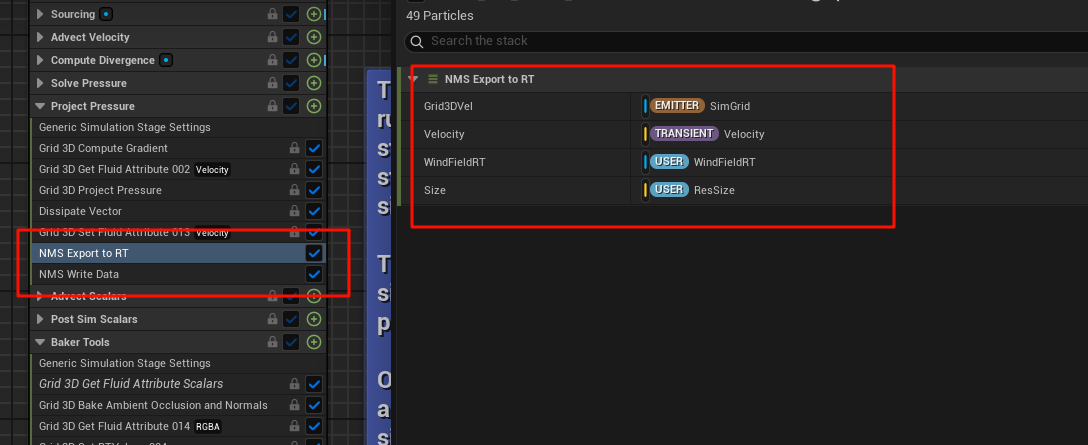

这里创建一个NS 脚本，然后在外部创建两张RT，这里输入这脚本

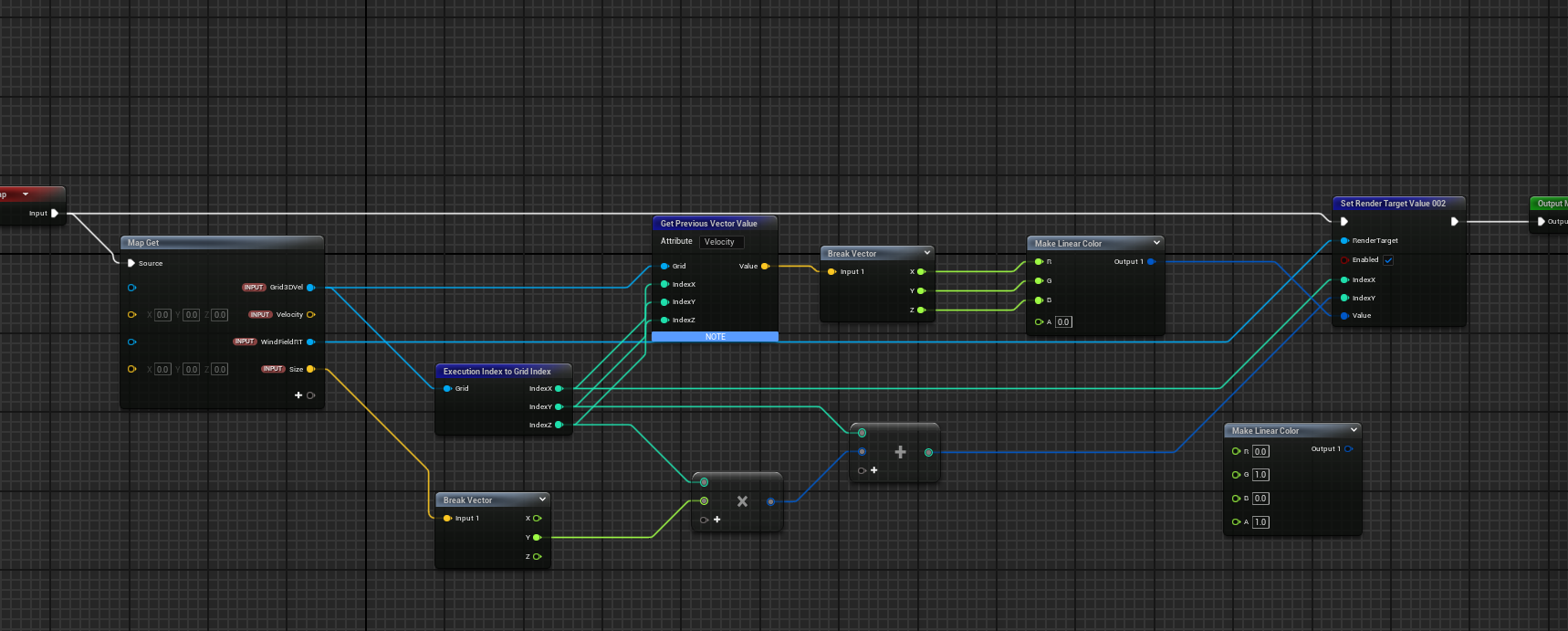

因为我当前版本不支持3D纹理，好像在5.7就支持直接写3D纹理，这里用2D模拟，这里的Execution Index To Grid Index，应该就是Compute Shader的线程ID

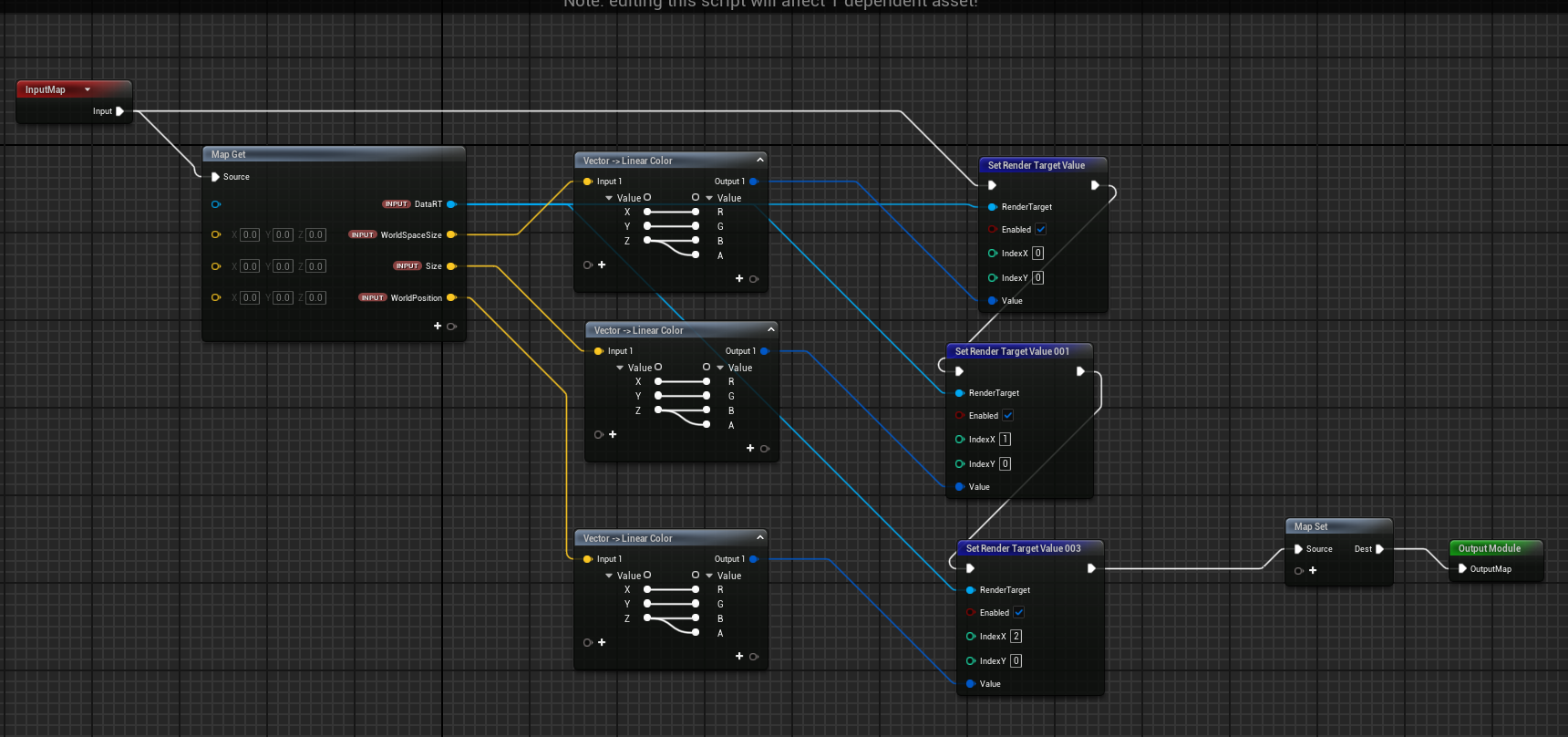

另一个小RT，只有三个像素，就存模拟盒的大小位置和纹素大小

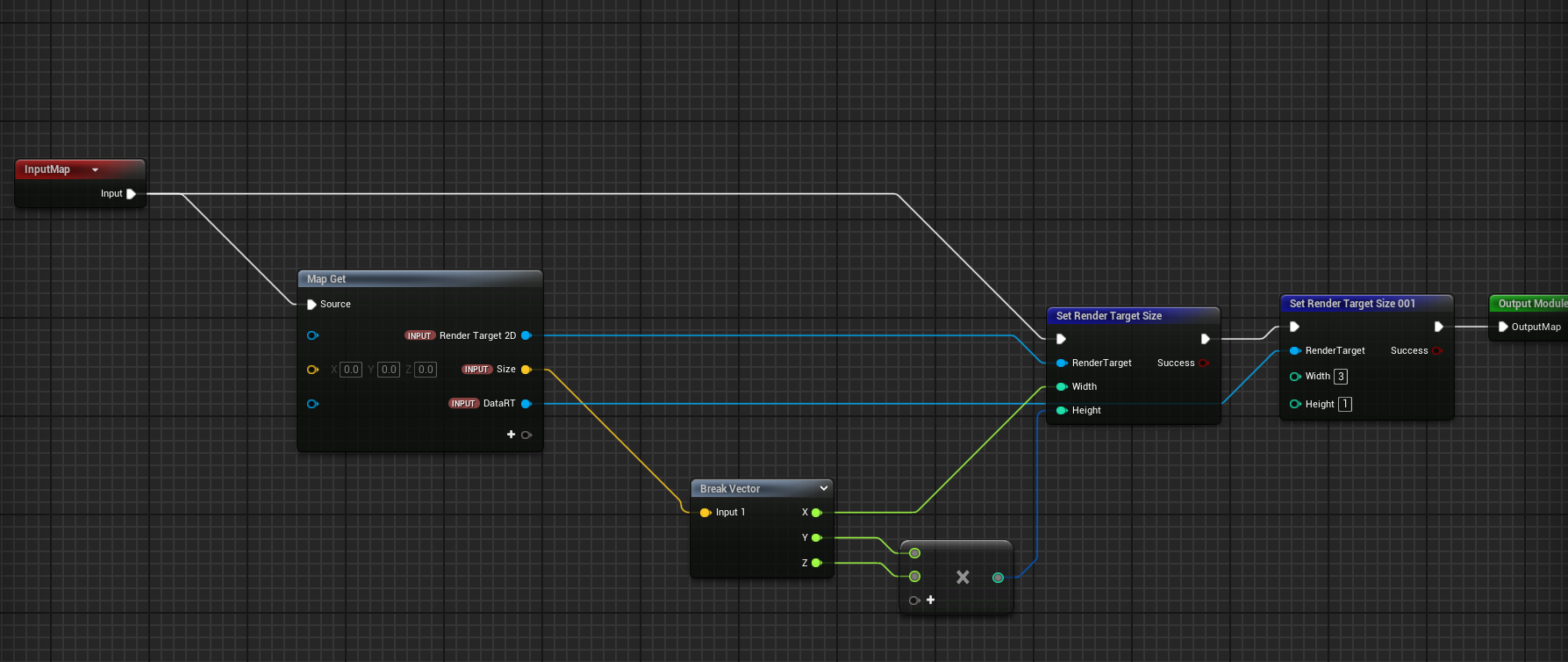

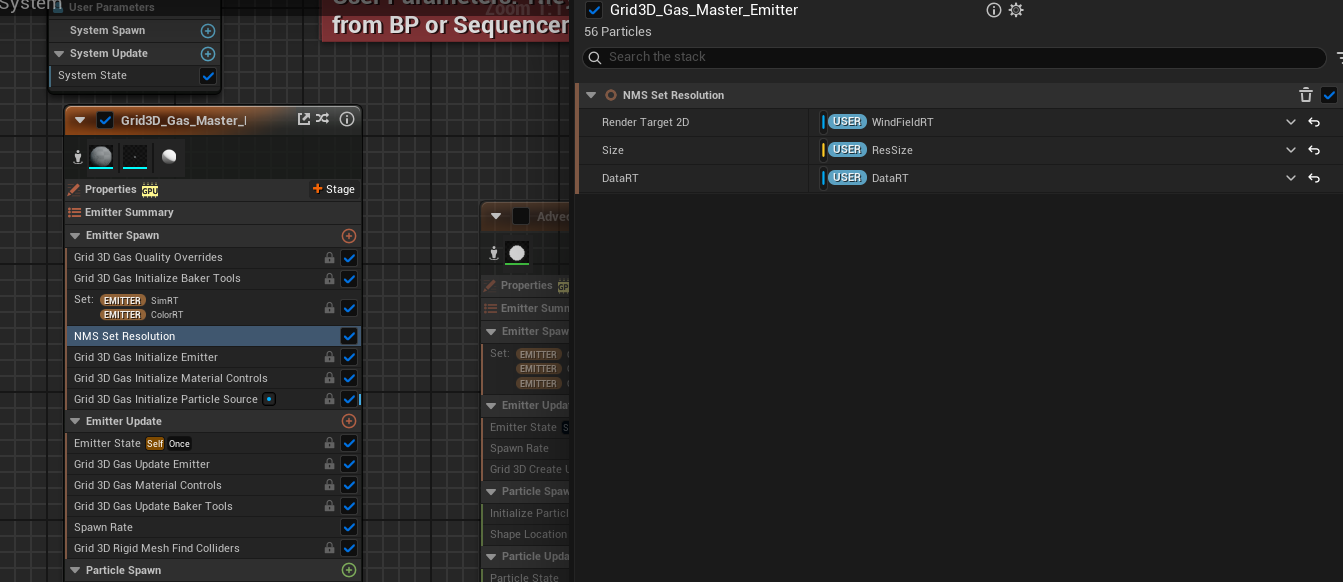

记得在最开始还有个节点是设置这两个RT的分辨率大小

速度场可视化

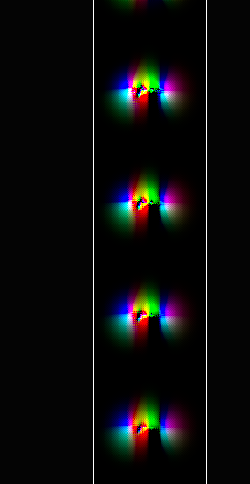

然后在场景里面放一个球，拖动一下，可以看到RT已经有了数据

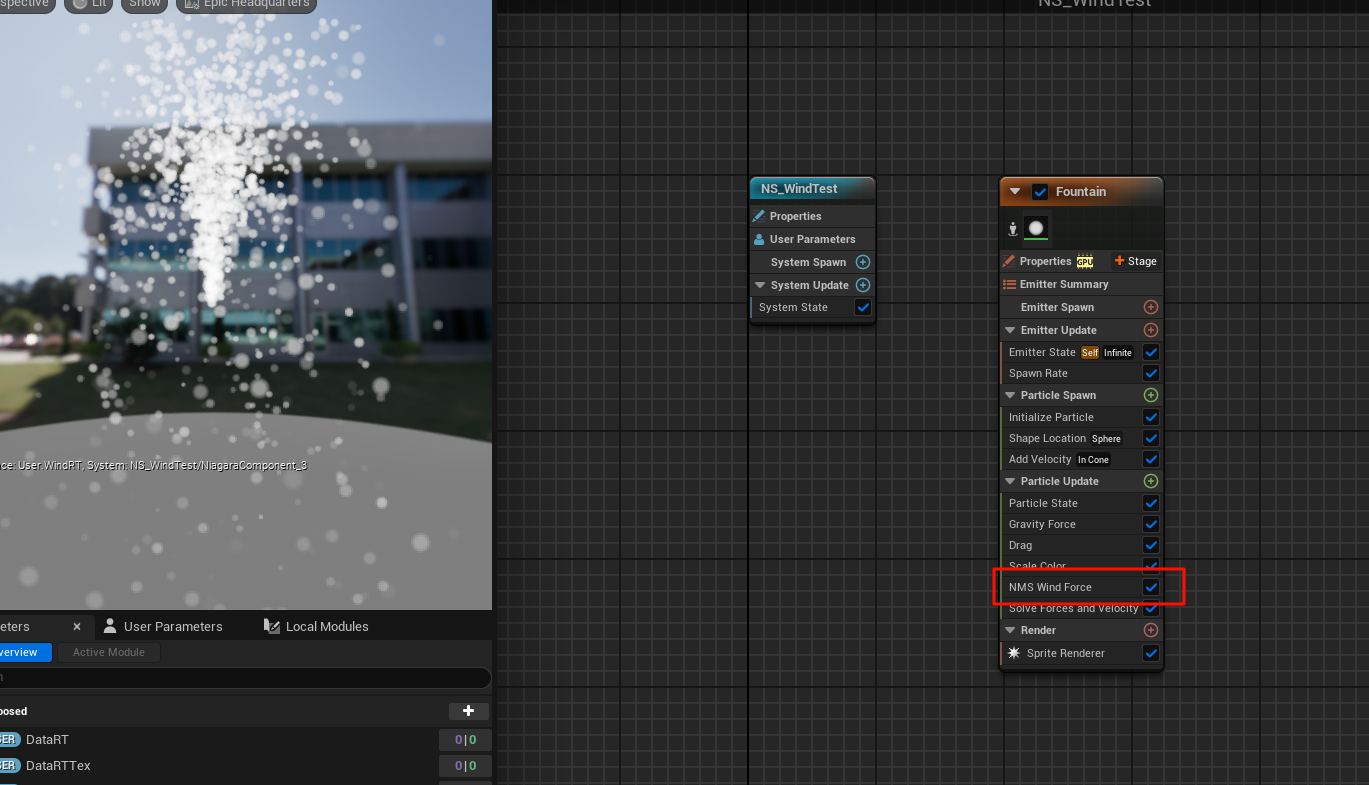

创建一个测试粒子，注意它的节点里面要有解析力和速度的节点如图红框下面一个

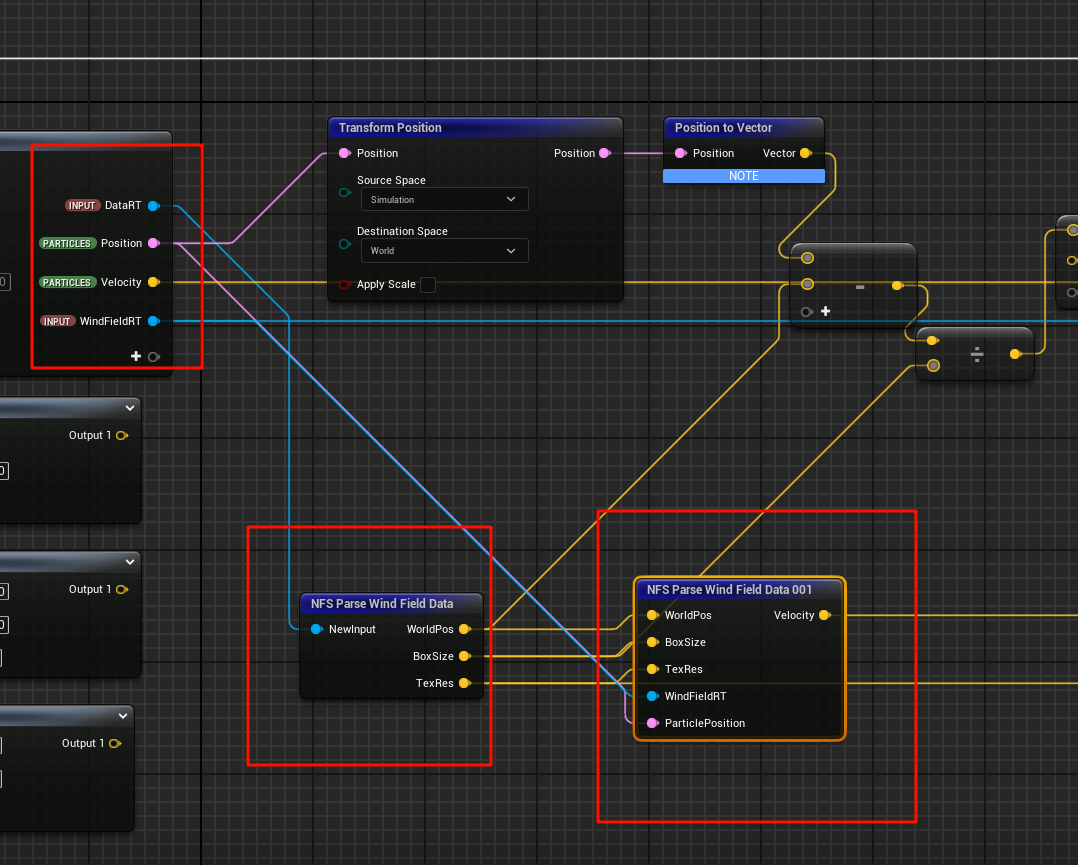

又有两个新的NS函数，一个是解析刚才写出的模拟盒信息，还有就是解析风速

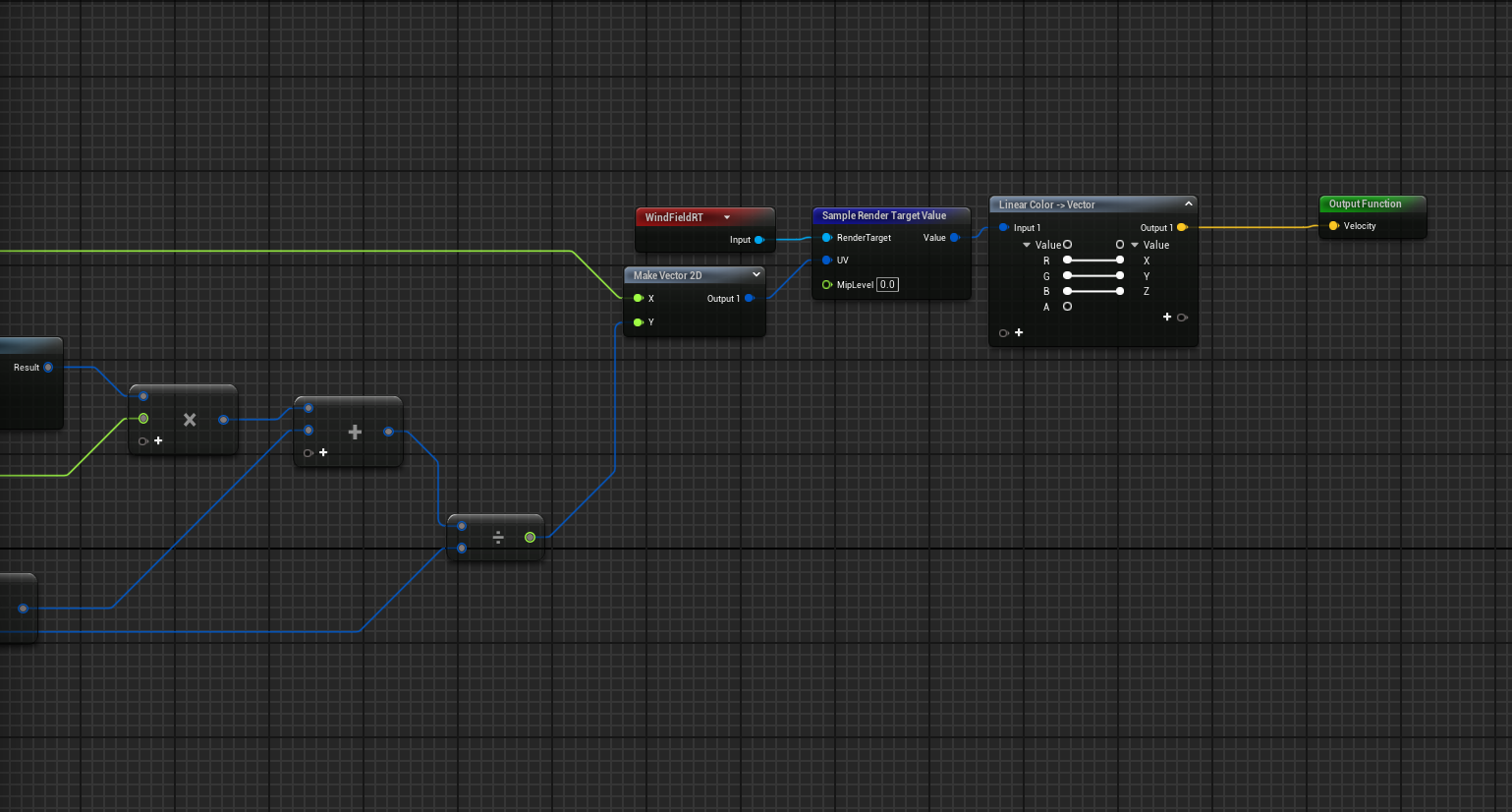

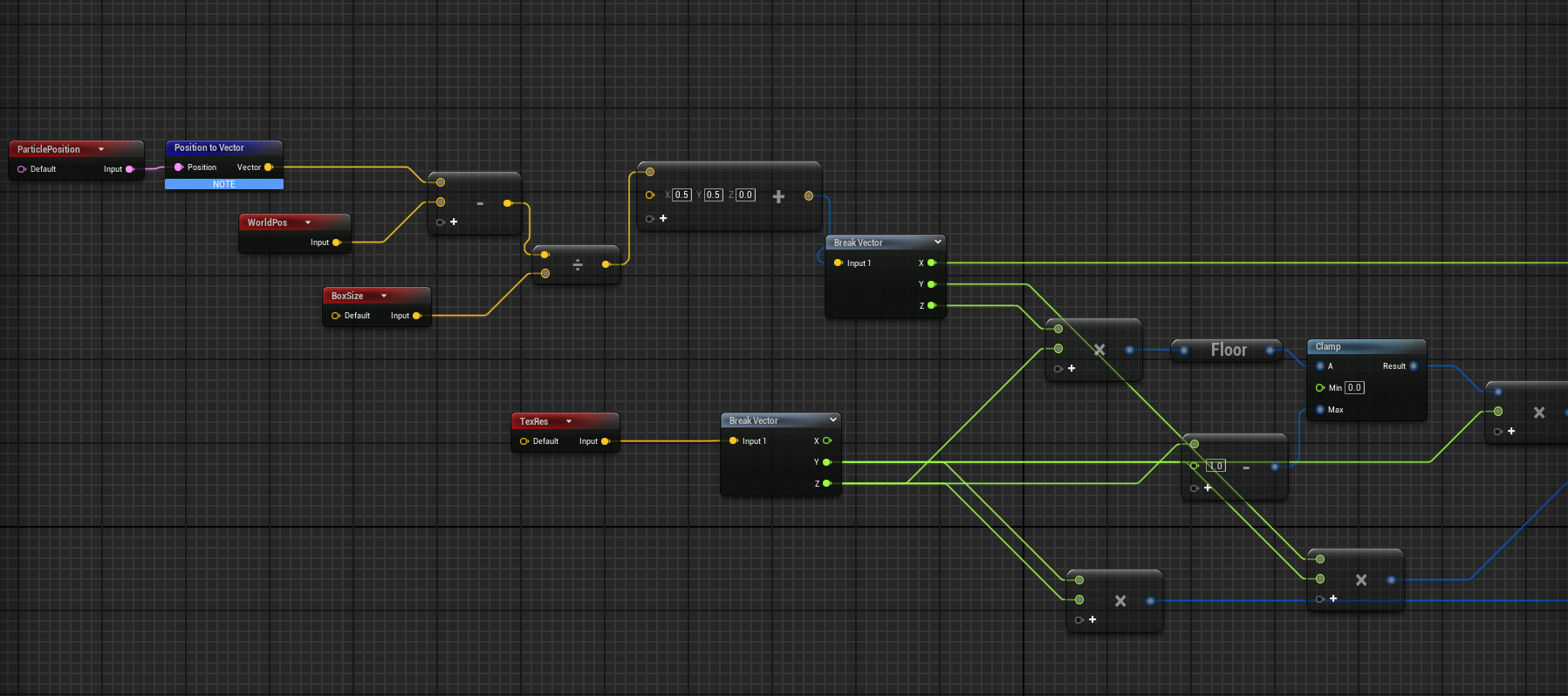

解析风速的坐标映射，计算出UV，要是能读写3D纹理就更快了，还有硬件过滤

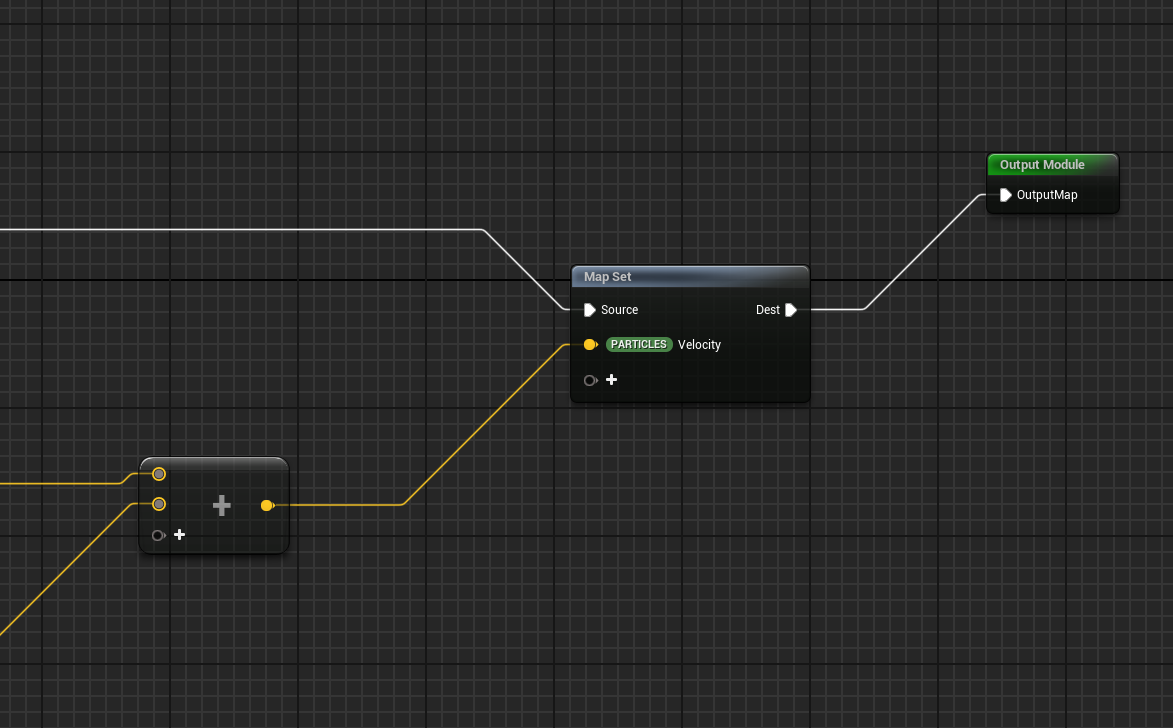

然后在测试粒子里面我简单的把速度相加

测试视频
